KERUSAKAN TV TABUNG

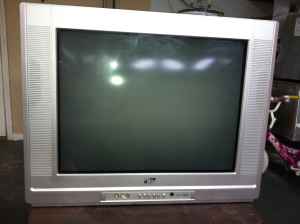

TV JVC GAMBAR GARIS VERTIKAL PUTIH


Cara memperbaiki tv lampu hidup tapi tidak keluar gambar,
contoh kerusakan yang sering terjadi dan cara memperbaikinya
Jika pada TV hanya ada garis tengah saja berbentuk vertikal :
kerusakan ini terjadi karena ada kerusakan pada daerah vertikal,lebih sering disebabkan oleh IC vertikal dan osilator yang rusak
Cara memperbaikinya
periksa ic vertikal
Ic vertical biasanya menempel pada pendingin (aluminium),jumlah kaki ic biasanya 7 atau 8 pin.untuk tv cina biasanya pake 7840 atau 78040.Periksa solderan disetiap kaki IC dan komponen disekitarnya,biasanya ada solderan yang retak atau longgar karna panas dan getaran pada PCB tv,jika ada solderan yang retak, perbarui soldernya.
Periksa Ic osilator,
– Ic osilator biasanya yang paling besar, jumlah kaki antara 64 – 84, untuk tv cina sering pake TA76810 atau TA76818.
– Coba solder ulang, biasanya suka kendor karna kena panas.
– Jika masih sama coba ukur arus yang masuk ke ic vertical pake avometer. Tegangan harus ada 24 volt.jika kurang dari itu bisa jadi ic nya rusak.ganti aja
– Jika tidak ada tegangan sama sekali priksa sumber tegangannya,mungkin resistor atau diodanya rusak.
– Ukur tegangan yang ada di yoke (konde) yang ada dibelakang layar, kaki yang depan, tegangan harus 12 volt. jika lebih dari itu ic vertical rusak, ganti aja.
– Ganti juga elco yang berada disekitar ic vertical, biasanya 470 uf/35v, 220uf/35v, 100uf/35v.
– Jika semua langkah diatas sudah dilakukan tapi tetap aja gak ada gambar berarti ic osilatornya,ganti aja

datang pasien tv canghong dengan gejala hanya terlihat satu garis vertikal saja.
Dari hasil pengecekan secara fisual ter lihat elko C444=4,7mf 250v dalam keadaan meletus.kemudian saya ganti dengan yang baru dan coba saya nyalakan namun tidak membuahkan hasil .weleh...weleh
dari hasil penyoderan ulang pun tidah membuahkan hasil apa-apa.
kemudian coba cek deflehsinya , ternyata  normal dan masih mulus.

Penelusuran saya alihkan  pada capasitor milar pada jalur horisontal .kemudian cek satu per satu dan dari penelusuran kali ini sepertinya membuahkan hasil soalnya ter tangkap biang keroknya yaituC144=360N250v dalam kondisi putus

tv sanyo standby

Sewaktu saya perbaiki tv sanyo  , saya mendapat kerusakan tv sanyo standby  . saya cek semua dan  saya ukur tegangan nya semua normal . setelah itu saya berfikir kenapa ya…….. ?

saya putuskan kabel yoke satu persatu mulai dari kabel horizontal  lalu kabel vertical hasil nya  sama saja .  lalu  saya sambung kembali  .

dan saya cabut  soket CRT  ,  ternyata  hidup tapi tidak keluar gambar . jadi berarti masalah ada disini   saya  cek  teg RGB baik . lalu saya cabut kabel filament  dan saya hidupkan  , berhasil…… langsung saya ber prediksi bahwa tegangan  yang ada di filament arus nya kurang karena dibagi oleh rangkaian lain .

 untuk mengatasinya  saya  rubah resistor yang ke jalur lain atau saya besarkan nilai resistornya  sedikit ternyata benar berhasil .

TV PANASONIK led kedip kedip

                  Beberapa waktu yang lalu pernah dapet servisan tv Panasonic dengan kerusakan tv mau nyala dan keluar gambar sebentar kemudian mati standby dengan di sertai lampu LED indikator berkedip-kedip dari merah ke hijau terus merah lagi lalu hijau lagi begitu terus menerus.Tv ini bertype TC-2088MNB menggunakan aisy single type TDA9381PS/N2/2i 1338,aisy vertikal AN5539,transistor penguat horizontal D2499,STR W6654 dan FBT G4GAM3F2.

                  Dalam hal ini tv bisa di katakan terprotek,bisa dari tegangan yang nggak stabil atau bisa juga karena settingan data yang berubah pada programnya,mau masuk service mode jelas nggak bisa karena tv baru nyala sebentar langsung mati hehehehe........... Langkah pertama saya coba lumpuhkan dulu pusat titik proteknya yaitu pin 36=EHT protect dari aisy singlenya dengan membuka dulu solderannya,kemudian tv saya coba nyalakan dan ternyata mau hidup dan nggak balik ke standby lagi,dan pin 36 pun saya solder kembali dan di lanjutkan dengan pencarian penyebab protek dengan menyisir titik-titik sensor yang lain.

masnafisrahmatullah

                  Saya buka solderan D520(sensor B+),masih tetep saja kondisinya,saya buka solderan R631 dan D403(sensor tegangan 185V dan ABL))masih sama juga,kemudian saya buka solderan D511(sensor heater)tv mau menyala dengan normal...NAAAAAAAHHHH.......di sini rupanya sumber permasalahannya,setelah saya ukur diode tersebut ternyata sudah short,setelah pergantian pemain diode tersebut tv pun sudah nyala dengan normal
