TV PANASONIK led kedip kedip

                  Beberapa waktu yang lalu pernah dapet servisan tv Panasonic dengan kerusakan tv mau nyala dan keluar gambar sebentar kemudian mati standby dengan di sertai lampu LED indikator berkedip-kedip dari merah ke hijau terus merah lagi lalu hijau lagi begitu terus menerus.Tv ini bertype TC-2088MNB menggunakan aisy single type TDA9381PS/N2/2i 1338,aisy vertikal AN5539,transistor penguat horizontal D2499,STR W6654 dan FBT G4GAM3F2.
                  Dalam hal ini tv bisa di katakan terprotek,bisa dari tegangan yang nggak stabil atau bisa juga karena settingan data yang berubah pada programnya,mau masuk service mode jelas nggak bisa karena tv baru nyala sebentar langsung mati hehehehe........... Langkah pertama saya coba lumpuhkan dulu pusat titik proteknya yaitu pin 36=EHT protect dari aisy singlenya dengan membuka dulu solderannya,kemudian tv saya coba nyalakan dan ternyata mau hidup dan nggak balik ke standby lagi,dan pin 36 pun saya solder kembali dan di lanjutkan dengan pencarian penyebab protek dengan menyisir titik-titik sensor yang lain.

                  Saya buka solderan D520(sensor B+),masih tetep saja kondisinya,saya buka solderan R631 dan D403(sensor tegangan 185V dan ABL))masih sama juga,kemudian saya buka solderan D511(sensor heater)tv mau menyala dengan normal...NAAAAAAAHHHH.......di sini rupanya sumber permasalahannya,setelah saya ukur diode tersebut ternyata sudah short,setelah pergantian pemain diode tersebut tv pun sudah nyala dengan normal

TV PANASONIK TC-2088 MNB gambar putih polos bergaris garis

               Beberapa hari yang lalu dapet servisan tv Panasonic type TC-2088MNB yang menggunakan IC single TDA9381I48BE,IC vertikal AN5539,regulator menggunakan STR W6654 dan FBT G4GAM3F2 yang kerusakannya,ketika tv di ON kan layar menunjukan gambar polos bergaris-garis di sertai dengan suara denging kemudian mati terprotek.
               Dengan gejala yang ada tampaknya tegangan untuk katoda 185V belum masuk ke rangkaian blok RGB,pada tv model ini tegangan standarnya 210V jadi jangan kaget ya hehehehe.......

               Langsung saja saya lakukan pengukuran tegangan di jalur 185V dan ternyata memang terhenti di R374 = 180ohm yang dalam keadaan putus,putusnya R374 ini karena IC 351 = TDA6107JF dalam keadaan short circuit,setelah penggantian 2 komponen tersebut barulah tv bisa kembali normal.
Mudah-mudahan bisa menjadi bahan referensi bagi rekan-rekan semua,SUKSES SELALU!!!

TV PANASONIK TC-14s20 tidak ada OSD

              Kemarin siang dapet panggilan garapan TV Panasonic type TC-14S20 dengan kerusakan gambar dan suara normal tetapi OSD tiada nampak sama sekali.
TV ini menggunakan aisy program MN152811TZX ,aisy kroma AN5192K-B,aisy vertikal LA7837,dan TR regulator C5253.
              Pertama kali ukur dulu tegangan vital yang berhubungan dengan nampaknya OSD yaitu pin AFC di FBT,pin H,sync dan V.sync di aisy program,tapi sebelum itu saya buka dulu skemanya di ponsel untuk bahan perbandingan nilai referensinya,alhamdulillah di skemanya pada aisy program ada nilai-nilai tegangan di masing-masing pin yang bisa di jadikan acuan pengukuran.
              Pada pengukuran di dapati pada pin AFC FBT terukur 24VAC ini adalah normal,kemudian beralih ke pin V.sync di sini terukur 4.3VDC ini juga normal,beralih lagi ke pin H.sync dan terukur 9.9VAC,naaaaaah..... di sini rupanya letak penyebabnya,padahal normalnya sekitar 4VAC sampai 6VAC saja,akhirnya perburuan pun di mulai di sepanjang jalur H.sync nya,dan akhirnya tertangkaplah biangnya yaitu Q1135=C945,pada beberapa type ada juga yang pakai C2785.
Setelah penggantian TR tersebut akhirnya OSD kembali nampak.
Alhamdulillah Ya Alloh atas semua petunjukmu,dan SUKSES buat rekan-rekan semua!!

TV SAMSUNG zoom vision led kedip-kedip

                Setelah sukses dengan LG pearl blacknya ama yang punya rumah di suruh lagi nyervice tv Samsung Zoom Vision Hitron dengan type CB-338CV dengan keluhan kerusakan bila tv di on kan tv tidak mau menyala hanya indikator LEdnya saja yang berkedip-kedip terus menerus,tombol panel dan dari remote tak bereaksi,tv ini menggunakan aisy program SZM-173EV dan aisy crhoma TDA8841 S1.
               Setelah di lakukan pengecekan di dapati tegangan B+ kegedean,dimana untuk tv Samsung standartnya 125V,di sini terukur 148V,jelas ada yang nggak beres di rangkaian B+ adjustnya ,walhasil benar ternyata ada R yang melar di rangkaian tersebut yaitu R816=120K.Pergantian pemain pun di lakukan dan langsung di ujicoba dan MAK NYOSSSS langsung melek kembali tuh Tv hehehe...........

TV SAMSUNG super vision type CS14V2V gambar gelap

Dulu saya pernah menyerah ketika mendapat kasus tv Samsung seperti ini,yang menggunakan aisy progran SZM-173EV dan aisy kroma TDA8842 S1,yaitu tv Samsung dengan kerusakan dengan gambar yang sangat gelap sekali baik untuk TV maupun AV,tapi bila antena atau video in tidak mendapat sinyal input,tv langsung blue screen seperti tv yang normal,terang seperti tidak ada kerusakan.Gambar pada tv ini gelap sekali walaupun pengaturan screen sampai blanking tetap sramun-sramun saja (bahasa jeparanya begitu sih =))hehehe.........).Reboisasi titik solderan tidak banyak membantu,reboisasi elco apalagi dan terakhir reboisasi aisy TDA8842 S1 nya juga tidak mempan,walah walah walah si Samsung langsung tertawa mengejek saya hehehhe....("awas ya kamu"gumamku). Iseng punya iseng ketika si Samsung ayik dengan blue screennya,saya colok tuh pin ABL FBTnya untuk mengetahui tegangannya,eee....la dalaaaaaahhhh.....saya pun kaget,dalam posisi blue screen segini teranganya kok tegangan ABL 0V,kemudian saya pasang antenannya,saya ukur lagi tegangan ABL nya juga menunjukkan hal yang sama.

Naaaaah dari sini saya punya semangat lagi untuk menaklukan si Samsung ini,perburuan pun di mulai dari pin ABL FBT sampai ke aisy kroma,walhasil konsentrasi pada R420=120K,yang saya dapati dalam keadaan putus,langsung saja saya ganti dengan yang baru tuh Resistor dan langsung di jajal tvne dan M@K BYAK alamaaaaaakkk......tvne langsung normal maneh hehehehe.......senenge atiku akhirnya bisa menaklukan si Samsung ini,lagi-lagi biang dari semuanya adalah bagian ABL nya.OKE REKAN-REKAN SUKSES BUAT ANDA SEMUA.

TV SAMSUNG slim fit gambar separoh layar

                   Sore tadi dapet panggilan servis tv di desa Bogorejo Kec.Barat,Magetan dengan tv Samsung jenis Slim Fit DNIeJr type CS-21A630BL,tv ini menggunakan IC single dengan seri TDA12156PS/N3/3 dan IC vertikal LA78141 dengan kerusakan gambar hanya tertampil separoh saja,bagian tengah ke atas blank hitam,sedangkan bagian tengah ke bawah normal dengan bagian tengah terlipat gambarnya.
                  Bila di amati kasus kerusakan ini mirip dengan kasus tv Polytron kemarin,hanya saja pada Polytron di sertai dengan garis-garis,tetapi sumber kerusakan adalah sama yaitu diode yang menghubungkan antara pin Vcc IC vertikal dengan pin OUTPUT STAGE Vcc atau tepatnya adalah D303=IN4004,setelah penggantian diode tersebut barulah gambar tv bisa normal kembali,walaupun kenyataanya bila di tester diode tersebut tidak menunjukan short circuit maupun mati,tapi bila di aliri tegangan barulah kelihatan errornya.
                 OKE teman-teman,SUKSES BUAT ANDA SEMUA.

TV SAMSUNG slim fit gambar bermasalah

               Beberapa waktu yang lalu,dapet lagi servisan berupa tv Samsung Slim Fit dengan kerusakan gambar bagian atas di penuhi garis-garis horizontal dan gambar bagian kanan kiri atas melengkung seperti nampak pada gambar di atas.TV ini menggunakan aisy single type TDA12025PQ/N1F80 ( pin zig-zag ) dan aisy vertikal LA78045,dan sayangnya saya lupa untuk mencatat model tv nya hehehehe........
               Awalnya saya mencurigai area vertikalnya,tapi setelah melakukan pengecekan di semua komponennya tidak ada yang mencurigakan sama sekali,di area horizontal pun nggak ada yang bermasalah,akhirnya berkesimpulan kerusakan pada firmwarenya,langsung saja saya ganti aisy memorynya jenis 24C16A,dan saya coba nyalakan tv dan berhasil,tv langsung menyala dengan gambar keadaan normal kembali,hmmmm....ternyata kemriuk juga ya! hehehehe.......
              oke SUKSES BUAT ANDA SEMUA.

TV SAMSUNG super VISION gambar hanya separoh

                   Pagi tadi habis bangun tidur iseng-iseng menyervis tv yang udah lama antri menumpuk di ruang tamu,nggak kepegang-pegang dari kemarin karena penyakit malasnya lagi kumat hehehehe...... Angkat satu tv ke meja kerja,sambil membaca Basmalah,m@k BROOKKK....taruh di meja kerja sambil membersihkan debu di atas bodynya yang menumpuk tebal karena terlalu lama mengantri. Tv yang akan saya obrak-abrik adalah tv Samsung Super Vision model CS-14S1V dengan chassis S15A yang menggunakan aisy program SZM-173EV,aisy chroma TDA8842 S1,aisy vertikal TDA8356,dan STR regulator 3S0680RF,dengan kerusakan gambar hanya separoh saja,separoh keatas ada raster dan separoh ke bawah gelap/tanpa raster.
                   Dugaan sementara jelas tertuju pada rangkaian vertikalnya,langkah pertama solder ulang dulu di semua area horizontal,vertikal,dan aisy chromanya,lalu coba sebentar dan masih tak bergeming alias sami mawon hehehehe......
                   Kemudian saya cek semua elco di area vertikalnya satu per satu nggak ada satu pun yang kelihatan bermasalah,semua masih seratus persen m@k nyusss kondisinya,kemudian tv saya nyalakan dan lakukan pengukuran tegangan pada output vertikalnya,saya ukur tegangan pada masing-masing pin soketnya,yang V- terukur 12V sedangkan V+ hanya terukur 4,5V saja,hmmmm....ada yang janggal di sini,kemudian saya buka skemanya di PC saya,dan saya amati rangkaiannya,ternyata pada TDA8356 ini ada 2 input,masing-masing di pin 1 dan di pin 2,dan ada 2 input Vcc nya juga,pada pin 3 untuk tegangan 16,5V tapi terukur hanya 14V saja,dan pada pin 6 untuk tegangan 46V tapi terukur hanya 31V saja,hmmmm.....kemudian saya ukur pula tegangan pada pin input vertikalnya yaitu pin 1 terukur 2,1V dan di pin 2 hanya 0.5v saja.
                   Akhirnya saya telusuri 2 jalur input vertikal tersebut dan menuju ke pin V.OUT aisy chroma TDA8842 S1 yaitu masing-masing pada pin 46 dan 47,kemudian saya buka solderan di kedua pin aisy tersebut,dan saya nyalakan tv kemudian saya ukur tegangan pada kedua pin tersebut dan di dapati pada pin 47 terukur hanya 0,5V saja dan pada pin 46 terukur 2,3V.Naaaaaaaaaaahhhhh......berarti yang gemblung aisy chromanya nih,kemudian cari stocknya di laci racko,Alhamdulillah masih ada stock hehehehe.....langsung aja deh pasang dan di solder.

                   Kemudian tiba saatnya di coba dan M@K BYAAAARRRRR........langsung normal deh tuh raster hehehehehe...........kemudian saya kembali lakukan pengukuran pada pin-pin yang terjadi kejanggalan tadi dan di dapati pada pin 46 dan 47 aisy chroma ada tegangan sekitar 2,5V dan sampai pada pin 1 dan 2 aisy vertikal tinggal masing-masing 2,3V,sedangkan pada pin Vcc ada tegangan sebesar 16,5V dan pada pin 6 ada tegangan sebesar 46V,Alhamdulillah,iseng-iseng membawa berkah nih namanya hehehehe.....SUKSES BUAT REKAN-REKAN SEMUA!!!!

TV POLYTRON MX-5203M mati standbay

                Akhir february kemarin dapet servisan tv polytron type MX-5203 M milik saudara kembar Mbak Yani dan mbak Yanti,ds.Purwodadi Kec.Barat,Magetan.Dengan kerusakan mati standby,gara-gara malam sebelumnya terjadi hujan lebat dan petir menyambar-nyambar,karena sebelum hujan tv masih bisa di operasikan.
                Tv aku coba nyalakan dengan menekan tombol power pada remote controlnya,led indikator menyala redup sebentar kemudian menyala terang,menunjukan bagian micro kontrol/IC program bekerja dan terprotek,aku cek tegangan di semua bagian normal,hanya pada bagian penguat horizontal saja yang tidak mau bekerja,akhirnya aku ganti saja IC STV 2286H dengan yang baru karena rangkaian oscilator horizontal bersumber padanya.
                Setelah IC terpasang rapi tv pun siap untuk unjuk gigi mak JRRREEEENNGG.........sang Polytron langsung menyala dengan normal tapi tak bersuara padahal level volume full dan rangkaian audio dan speakernya normal,ternyata IC HCF4052BE nya juga rusak,setelah di ganti baru,tv pun siap beraksi kembali,semoga bermanfaat

tv POLYTRON jadul DM-1485 gambar puyih polos tanpa OSD

                Dapet lagi servisan tv Polytron jadul type DM-1485 dengan keluhan,ketika tv di hidupkan gambar yang tertampil di layar hanya berupa layar putih polos tanpa OSD,tv ini menggunakan IC program HB-11-01/M34300-505SP dan IC kroma TDA8305A dan pertempuran pun di mulai. Pertama saya lakukan pengecekan pada semua tegangan mulai dari B+,24V,185V,16V,tegangan 33V,9v pada IC kroma,5v pada IC program,kesemuanya ada dan normal-normal saja.
                Haduuuuuh......apanya lagi nih? akhirnya aku berkesimpulan kalo raster noise salju nggak ada berarti sinyal belum sampai masuk ke bagian penguat video,ya udah aku ubeg bagian videonya,naaaaaah......akhirnya ketangkep juga biangnya wakakakaka.....yaitu transistor T311=BC547,langsung aja aku ganti dengan yang baru dan langsung saya coba nyalakan tv dan M@K BYAAAAK......raster langsung muncul beramai-ramai hehehehe......koyo semut ngrubung gulo wakakakaka............

                 Raster sudah muncul tapi OSD kok belum nongol-nongol juga,walaaaaah......dapet bonusan lagi nih!!,ubeg lagi bagian H.Sync dan V.Sync nya dan di temukan T712=BC547 dalam keadaan sekarat alias megap-megap nafasnya hehehe.....langsung ganti baru lagi dan coba hidupkan lagi tvnya dan M@K CLIIIIING.......OSD nongol sambil plengah-plengeh kisinan wis konangan wakakakaka....... Akhirnya garapan udah kelar dan terus nompo bayaran,pulang pun dengan senyum yang lebar wakakakaka.......OKE REKAN-REKAN SUKSES SELALU BUAT ANDA SEMUA!!!

TV POLYTRON MX-5136 cacat raster

                 Sore tadi dapet panggilan service tv di rumahnya Bapak H.Surat Ds.Sambirembe Kec.Karangrejo,Magetan.Adapun tv nya merk Polytron dengan type MX5136 dengan kerusakan raster hanya terbuka beberapa centimeter saja di tengah-tengah layar di sertai dengan efek garis-garis horizontal(seperti terlihat pada gambar).
                Tv ini menggunakan IC program HBM-00-01 dan IC kroma STV2247C adapun sumber kerusakannya adalah di rangkaian vertikalnya,tepatnya pada D401=IN4002 yang sudah nggak waras :D di ukur dengan multitester diode ini menunjukan baik-baik saja,tapi begitu di kasih tegangan baru ketahuan gemblungnya wakakakakaka........!
                Setelah penggantian Diode tersebut raster tv pun normal seperti sedia kala.OKE rekan-rekan SUKSES SELALU.

TV POLYTRON mati standbay

                 Kemarin siang dapet panggilan servis lagi di Ds.Kauman,Karangrejo dengan tv Polytron type PN 14323KFA yang menggunakan aisy program HBK-00-01,aisy kroma TDA8841,aisy vertikal LA7840 dengan keluhan tv tidak bisa hidup,jadi hanya led indikatornya saja yang menyala,saya coba pencet tombol POWER di remot kontrolnya lampu led bereaksi tapi kembali ke posisi standby lagi,begitu pun jika tombol PROG+ di panel tv di pencet.
                 Kecurigaan saya pun tertuju pada elco untuk tegangan 50V nya,eeeiiiiittt......ternyata salah,si elco masih segar bugar rupanya hehehe.......kemudian beralih ke rangkaian vertikal,di sini pun nggak ada yang mencurigakan,hmmmmm.....akhirnya pemeriksaan pun saya alihkan ke area aisy programnya,saya lakukan pengukuran tegangan pada pin Vcc nya dulu,alangkah terkejutnya aku,karena saya dapati tegangan pada pin Vcc nya cuma 3.4V saja,padahal normalnya 5V,hmmm....ada yang ngorupsi nih tegangan wakakakaka......saya telusuri satu per satu jalur tegangan Vcc nya dan sampailah pada komponen L510:0.33ohm,di sinilah kejanggalan terjadi.

                 Rupanya L510 yang menghubungkan antara pin Vcc aisy program dengan tegangan 5V tersebut putus tus tus tus.......yang membuat kinerja aisy program abnormal,karena di pasaran nggak ada L kayak gini,ya udah saya ganti saja dengan R 1/4watt:1ohm saja.Dan alhamdulillah tv pun bisa beroperasi dengan normal kembali.SUKSES BUAT REKAN_REKAN SEMUA!!!

TV DIGITEC DS-1642,gambar menyempit atas bawah

                   Siang tadi dapet telepon dari POS POM Lanud Iswahyudi Maospati untuk memperbaiki televisi di kantor komandan,langsung saja saya ke TKP heehehe.....sampai di tempat saya langsung melakukan pengecekan secara visual,tv saya nyalakan sebentar untuk mengamati reaksinya,jadi keluhannya begitu tv di nyalakan gambar bisa full normal,tapi setelah beberapa menit gambar mulai menunjukan adanya perubahan,gambar mulai menyempit sisi atas dan bawahnya hingga bersisa sekitar 5 cm saja tepat di tengah layar,dugaan pun ke area vertikalnya hehehehe......
                  Tanpa pikir panjang lagi tv pun langsung saya obrak-abrik,dan di dapati tv ini menggunakan aisy program M37211M2-503SP,aisy kroma TDA8361 dan aisy vertikal TDA3653C,dan saya lakukan pengukuran tegangan di area vertikalnya,dan hasilnya tegangan 24V ada,tegangan output vertikal 15V juga ada,naaaah......berarti mung elko tok iki penyebabe hehehehe.....langsung aja babat habis semua elco di area vertikalnya,dan dengan percaya diri yang sangat tinggi tv langsung saya nyalakan dan M@K BLOOOOOOONG.........!!!!! ternyata masih tetep saja nggak bergeming sama sekali reaksinya hehehehehe.......jadi malu saya hik...hik....hik.... :((
                  Akhirnya perang gerilya pun di gelar untuk menangkap biang kerok sesungguhnya,di mulai dengan pengecekan semua Resistor yang berhubungan dengan aisy vertikal sampai ke pin V.OUT dan VRAMP aisy TDA8361,dan tertangkaplah si biang kerok kerusakan yaitu R402=330K dalam keadaan putus,fiuuuuh.....akhirnya ketemu juga ya kamu......YESS!!!!

                 Setelah penggantian SEBUAH Resistor tok kuwi pun,akhirnya tv bisa normal kembali hehehehe.......woalah-alah ngertio ngono yo ora tak reboisasi elco-elcone mau yo yo....haduuuuh! yo wis lah ora opo-opo,sing penting oleh tambahan pengalaman hehehehe....SUKSES BUAT REKAN-REKAN SEMUA

                   Beberapa hari yang lalu dapet servisan tv Polytron type MX-5202 yang menggunakan aisy single HBT-00-04G dengan kerusakan estafet alias nruntun alias sambung menyambung alias opo maneh yo? hehehe.....wis pokoke kerusakan nggak satu tok,gitu aja ya! hehehehe...awal kerusakan seperti pada gambar di atas,yaitu gambar blangking putih di sertai penyempitan gambar di kiri kanannya dan LED indikator menyala redup sekali.
                   Kerusakan yang seperti ini karena disebabkan hilangnya/ngedropnya tegangan 5V yang masuk ke pin Vcc CPU aisy single yaitu pada pin 9,kemudian saya cek area tegangan 5V tersebut dan di dapati ada R517=180ohm dalam keadaan terkapar karena terpanggang tegangan dari 30V,dan ada juga diode zener D512=5.6V dalam keadaan short,dan juga satu lagi diode zener 5.6V di bagian PCB panel depan juga short (lupa nomernya aku hehehe....)
                   Setelah penggantian ketiga komponen tadi,saya pun coba nyalakan tv nya untuk melihat reaksinya dan m@k ngik...ngik...ngik....ngik....ngik.....raster tidak muncul di sertai dengan LED yang berkedip-kedip seirama dengan suara tadi,kemungkinan dari FBTnya sumber bunyinya. Kemudian saya lakukan pengukuran tegangan 5V di pin 9 aisy single ini dan di dapati hanya terukur 2.5V saja ck..ck...ck..ck...dan setelah saya ukur resistansinya terhadap ground pin ini adalah SHORT !!!!!........aduuuuuuuhhhh.......
                  Akhirnya pengembaraan pun di lanjutkan di luar meja kerja alias berburu aisy single ke service center POLYTRON di Jl.Diponegoro,Madiun,dan Alhamdulillah stock masih banyak dan harganya relatif terjangkau yaitu Rp75rb saja hehehehe......... Aisy single sudah di tangan dan bergegas pulang kemudian langsung di pasang dan m@k tul...tul...tul...hehehe....begitu suara nyolder aisynya,dengan hati dag dig dug serrr tv pun saya nyalakan dan m@k BYAAKK......,
                  YES!! tv pun sudah nyala normal kembali,dalam keadaan nyala tanpa antena alias bluescreen saya biarkan tv standby sendiri kurang lebih 10/15 menitan lah,naaaaaaah,,......di saat tv standby inilah ada susulan kerusakan lagi,yaitu R517=180ohm menjerit-jerit karena terkapar terpanggang oleh tegangan 30V dan efeknya yaitu kebul-kebul alias terbakar,saya ganti lagi terkapar lagi,saya ganti wattnya yang lebih gede juga terkapar lagi ,weleh,...weleh..

                   Akhirnya saya pun berdiskusi dengan rekan Ndowie via YM mengadukan tentang permasalahan ini,dan akhirnya di buatlah nota poin-poin pencegahannya dan sudah di buatkan thread di solderkita.com, Forum Komunitas Bengkel Elektronik. Kembali ke permasalahan terbakarnya R517,setelah mengikuti petunjuk nota poin-poin pencegahan dari Kang Ndowie ternyata penyebabnya adalah T506=C1815 sudah gemblung,kemudian saya menggantinya dengan transisitor yang kemampuannya lebih gede yaitu type D400,dan setelah di coba nyalakan tv dalam keadaan standby R517 itu pun sudah tidak terkapar lagi hehehehe......
                   Permasalahan tidak berakhir di sini,setelah R517 sudah tidak kebul-kebul lagi giliran panel yang nggak berfungsi begitu juga dengan remotnya,jadi tv hanya dalam keadaan standby saja, di ON kan dari panel maupun remot nggak bisa ON,padahal sebelum terjadinya kebakaran R517 tv bisa ON sendiri,setelah KUKUR-KUKUR disik saya pun lakukan pengukuran tegangan di kedua pin krystalnya di dapati masing-masing pin terukur 1.9V dan 1.3V dan ini adalah normal,beralih ke pin RESET aisy single di dapati tegangan sebesar 4.4V berarti normal,naaaaah berarti yang gemblung aisy RESETnya yaitu IC702=KIA7045AP,ternyata terbakarnya R517 tadi telah membuat aisy reset tewas,kemudian saya cabut aisy reset dan saya coba ON kan dari remot/panel ternyata belum respon,kemudian saya paksa reset dengan mengSHORTkan pin 2 dan 3 aisy reset sekejap saja m@k tul.....dan akhirnya bisa ON deh dari remot/panelnya,penggantian aisy reset pun di lakukan dan saya test lagi dengan mengON-OFFkan dari remot sudah respon kembali,panel juga berfungsi kembali hehehehe.....
                   Setelah semua fungsi remot dan panel sudah normal kini giliran masuk ke penyettingan,maklum karena habis ganti aisy single baru kali aja datanya ada yang tabrakan,karena setelah di tv operasikan gambar normal tapi suara bisu hehehehe....adapun setting OPTIONnya adalah :
* OPTION0 01000001
*OPTION1 10010010
*OPTION2 00001001
*OPTION3 00001100
*OPTION4 00010000
*OPTION5 00000000
*OPTION LANG 00000001
OKE Rekan-Rekan Selamat Berjuang dan Bekerja!!! SUKSES SELALU BUAT ANDA Thank You Full for

TV POLYTRON minimax DIVA terprotek

                 Beberapa hari yang lalu saya dapet servisan tv merk POLYTRON generasi Minimax yang sudah menggunakan DIPE engine type MX52P65L,dengan keluhan tv tidak bisa hidup bertahan lama,setiap 5 sampai 10 menit tv akan kembali ke posisi standby/terprotek,kadang juga susah bila di hidupkan.
                 Seperti biasa terlebih dahulu aku lakukan penyolderan ulang pada bagian regulator,horizontal,dan vertikal,tak lupa cek elco-elco yang nggak beres,seperti C507=10uf/63v yang menggembung,yang kemudian saya ganti dengan 100uf/100v,dan juga beberapa elco pada output regulator 14v nya,dan kemudian saya coba nyalakan tv,akan tetapi permasalahan belum juga teratasi,tv masih tetap kembali ke stanby,hmm....apa lagi yang rusak ya?
                 Akhirnya saya hidupkan tv dan saya ukur tegangan protek pada IC programnya yang ternyata terukur hanya 2,4V saja,padahal normalnya sekitar 5V,ya udah saya telusuri aja jalur protek tersebut yang akhirnya menuju ke rangkaian vertikal,di situ ada C415=10uf/50v,sekilas memang masih kelihatan bagus tapi begitu saya lepas,ternyata bocor bagian bawahnya,langsung aja saya ganti elco tersebut,dan saya hidupkan tv,BYAAK...tv pun nggak mati-mati lagi.
                YES! ALHAMDULILLAH,langsung bayaran he he he,semoga kesuksesan selalu tercurah buat rekan-rekan semua!

tv SHARP Q-bead ada suara dan OSD,tidak ada gambar

tv daewoo gambar menyempit

Kali ini saya akan berbagi pengalaman yaitu tv daewoo model DTC-21U1 mengunakan IC cromma STV 2238D dan Program DW195bxxx dengan keluhan gambar menyempit seperti nampak pada gambar.setelah ngobrol sesaat sama yang punya tv ,pertempuran pun segera saya mulai.
Seperti biasa setelah buka casing bersihkan debu dengan kuas sambil amati bagian bagian komponen yang mencurigakan.dari hasil pengamatan gak ada satupun yang saya curigai.kecurigaan aku alihkan pada IC 1301 yaitu ic vertikal= TDA1771N,setlah penggantian ic vertikal saya coba nyalakan mak byaak ...!.tv langsung kembali normal,dan tv aku biarkan menyala.akan tetapi setelah beberapa saat tv menyala ,ladalah betapa terkejutnya aku tiba tiba gambar bergetar disertai gari garis.apane maneh ki pikirku

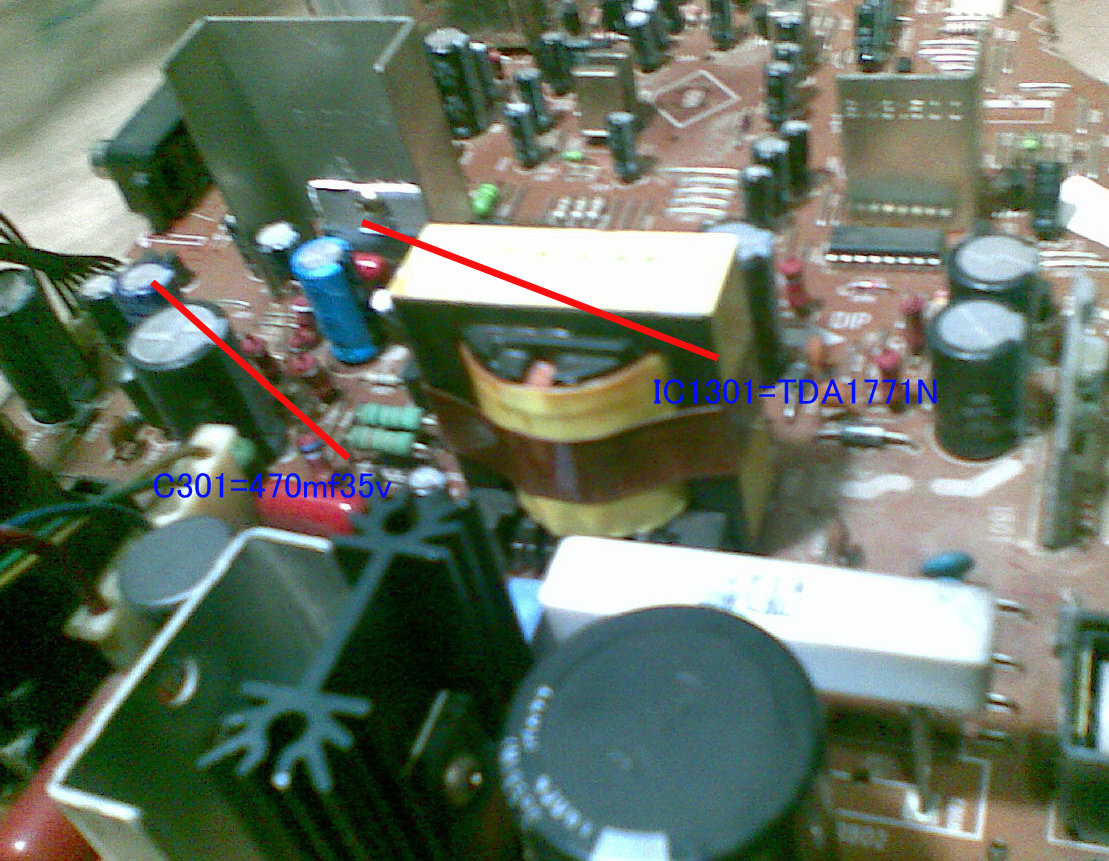

coba tak ketok ketok malah tambah banyak gerisnya.coba soder ulang pada bagian yang rawan terhadap panas ,tetap aja gak ada perubahan ,ganti C306=100mf35v dan C303=1000mf25v tetap gak ada peubahan,kemudian kecurigaan terahir tertuju pada C301=470mf 35v.

padahal kondisi C ini masih kelihatan oke (keling keling)istilahnya tetapi setelah aku ganti dengan yang baru tvpun kembali normal dan tidak bergetar dan bergaris lagi,itulah sedikit pengalaman  saya SEMOGA ADA MANFAATNYA...!

servis panasonik Quintrix F gambar hanya garis horizontal

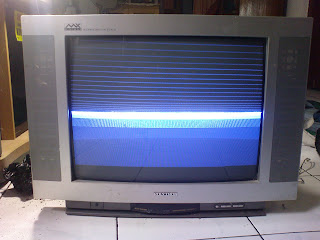

Dapat servisan lagi tv merek Panasonik Quintrik F gengan kerusakan haya garis horisontal seperti tampak pada gambar.Tv ini menggunaka IC program M52770ASP
kecurigaan pada IC vertikal Namun setelah penggatian Ic tadi teryata gak ada perubahan
Ku cek semua bagian regulator baik-baik saja.
kemudian ber alih lagi ke bagian pin vertikal lagi teryata haya kabel bagian youkenya  yang ber warna putih terlepas dari soderan.hanya saja pembungkusnya masih menempel pada posisinya jadi tidak keliatan.
rupanya haya sepele aja penyakitnya,SEMOGA BERMANFAAT...!!
